产品简介：
WT8623是一款单声道高效D类音频功率放大器。在15V供电1KHz音源带3Ω喇叭可输出35W；先进的EMI抑制技术使得在输出端口采用廉价的铁氧体磁珠滤波器就可以满足EMC要求。
WT8623内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。WT8623在单面PCB的情况下,供电电压在9V以内,以驱动低至2Ω负载的扬声器,最高可提供18W的连续功率；在双面PCB的情况下,供电电压在15V驱动4Ω负载可以提供30W的连续功率。WT8623具有高达92%的效率，使得在播放音乐的时候不需要额外的散热器。
WT8623提供纤小的ESOP16封装形式供客户选择，可以为客户节省可观的PCB面积，其额定的工作温度范围为-40℃至85℃
特性参数：
① 四级增益可调；
② 快速的启动时间(100ms)；
③ 效率高达92%，无需散热片；
④ 免滤波功能；
⑤ 采用ESOP16封装；
⑥ 短路保护和自动恢复功能的温度保护；
⑦ 宽工作电压范围：5.7-17V；
功放芯片选型表：
WT8623功放模块使用说明：
1. SPK+、SPK-脚为模块的音频输出脚，外接喇叭，可外接4Ω 30W的喇 叭
2. VDD和GND脚为模块的供电脚，供电范围为5.7-17V
3. EN脚为功放的使能脚，EN脚为高电平时，功放芯片工作；EN脚为低电 平时，功放语音芯片不工作
4. 第五脚GND脚为共地脚，可用于功放模块和语音模块之间的共地，如果 功放模块和语音模块为同一电源供电时可不接
5. DAC脚为音频输入脚，音频信号通过DAC脚输入给功放芯片

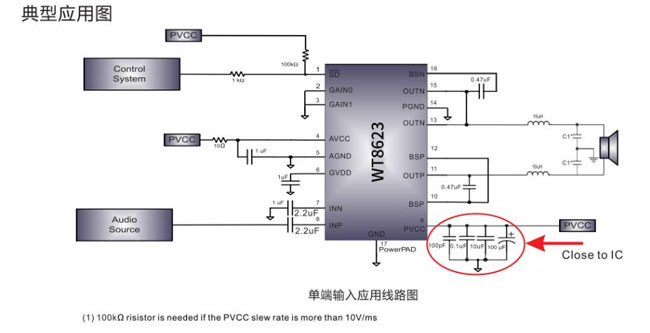

典型应用图及说明：

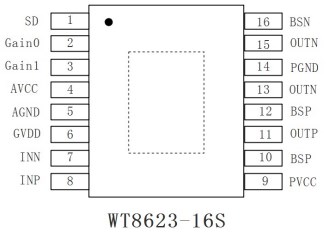

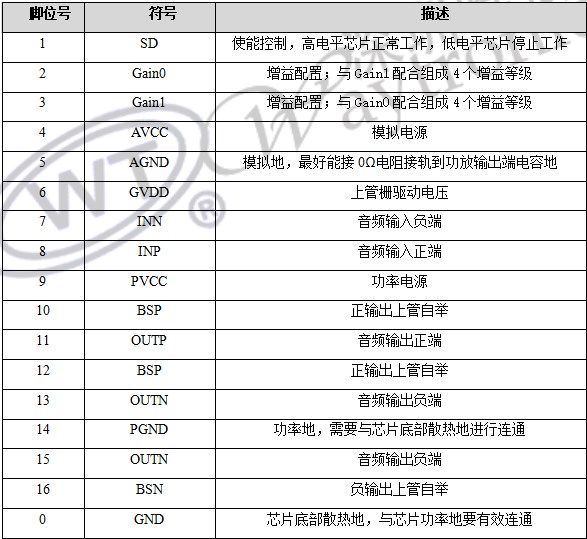

管脚介绍：
应用范围：
1）LCD
2）TV
3）家庭音响系统
