产品概述:
WT2003H4-24SS是一款功能强大的高品质语音芯片,采用了高性能32位处理器、最高频率可达120MHz。具有低成本、低功耗、高可靠性、通用性强等特点,可内置100秒\350秒语音容量。控制方式灵活:支持标准的异步串口通讯(UART)。支持SPI-Flash、TF卡、U盘做为存储器。带有文件索引播放、插播、单曲循环、所有曲目循环、随机播放等功能。32级音量可调、最大可以支持外挂128Mbit的Flash,32G的TF卡和32G的U盘。
产品特点:
1、支持SPI-Flash、支持TF卡、U盘;
2、支持FAT,FAT32文件系统;
3、控制方式:标准UART通信接口,支持DMA和流控制,默认波特率9600;
4、上电默认不播放;具备BUSY状态指示、BUSY播放时为高电平;
5、支持切换音频输出方式,样品默认SPK输出,如需DAC输出,请参考说明书里音频输出切换指令(0xB6);
6、外挂的Flash可通过芯片的USB接口连接到电脑查看或修改其内容,直接将电脑里面的语音下载到Flash模拟的可移动盘符中(模拟U盘)(XP系统、WIN7系统、WIN10系统);
7、支持语音高品质音频格式,(8kbps~320kbps)声音优美;
8、最大可以支持128Mbit的Flash,32G的TF卡和32G的U盘;
9、内置0.5WD类功放;
10、音量可调,音量等级32级;
11、两个16位异步分频器定时器;
12、数字音频流,IIS支持主机和从机模式;
13、一个IIC控制器
14、一个红外遥控解码器;
15、16bit高精度ADC;
16、16bit高精度DAC;
17、大功率IO驱动能力,最高可直接驱动64mA。

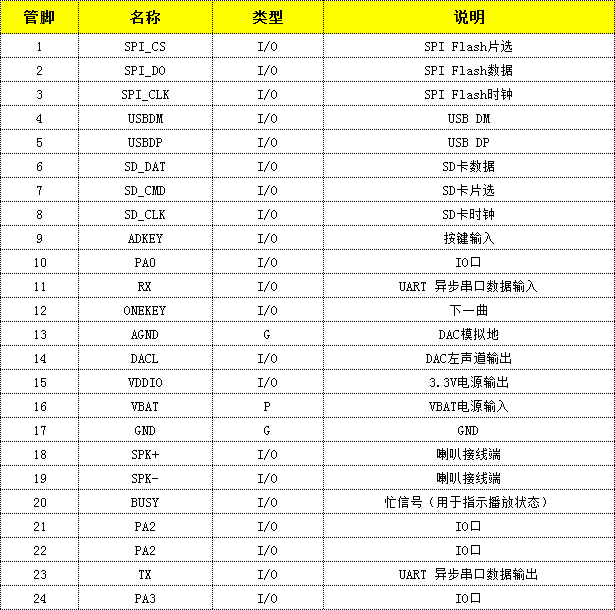

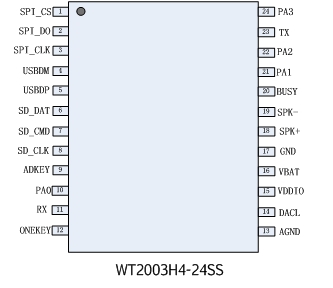

管脚介绍:
典型应用列举:

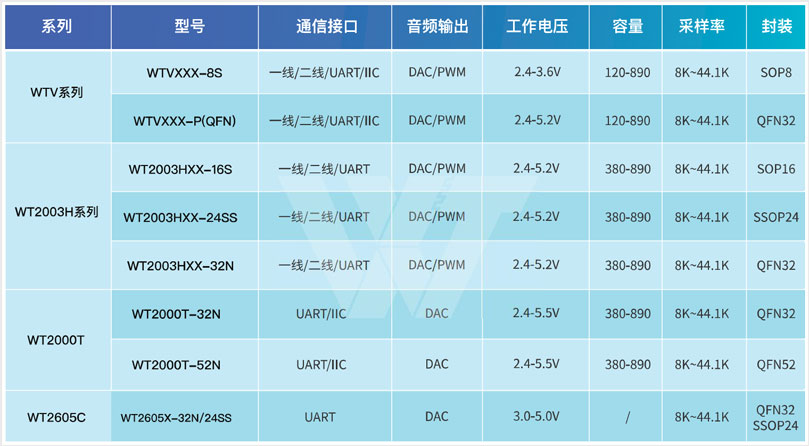

选型参考:
产品应用领域:
汽车电子、医疗设备、智能家电、游艺设备、安防报警、教育设备、工业设备、仪器仪表、通信设备等。
◆汽车(防盗报警器、倒车雷达、GPS导航仪、电子狗、中控锁);
◆智能家居系统;
◆家庭防盗报警器;
◆医疗器械人声提示;
◆家电(电磁炉、电饭煲、微波炉);
◆娱乐设备(游戏机、游乐机);
◆学习模型(早教机、儿童有声读物);
◆智能交通设备(收费站、停车场);
◆通信设备(电话交换机、电话机);
◆工业控制领域(电梯、工业设备);
◆高级玩具。
